Konfigurasi Hotspot Di Router Mikrotik
| Tanggal : 10/09/2015 |
| Kelas : XII TKJ 4 | SK/KD : | |
| No. Jobsheet : 010 | Guru : Bang Maman |
Assalamualaikum wr.wb
hai bertemu lagi di postingan saya ,adjie. semoga gak bosen ya wkwk
di jobsheet kali ini saya akan mempraktekkan secara simulasi cara menkonfigurasi hotspot di mikrotik. sebelumnya mungkin ada pertanyaan. apa sih hotspot itu ? apa fungsinya ji ? ok ..supaya lengkap, ane akan ane rangkum dari mikrotik.co.id wkwk
Kebanyakan orang menyebut jika terdapat akses internet yg di sebarkan via wireless di public area (cafe,mall,dsb) itu adalah layanan Hotspot, Sedangkan sebenarnya Hotspot di Mikrotik adalah sebuah system untuk memberikan fitur autentikasi pada user yang akan menggunakan jaringan. Jadi untuk bisa akses ke jaringan, client diharuskan memasukkan username dan password pada login page disediakan.
Dari penjelasan diatas, berarti Hotspot tidak hanya menunjuk ke jaringan wireless saja. Fitur Hotspot ini bisa diterapkan di semua tipe interface jaringan seperti ethernet base.
Selain authentikasi, Hotspot pada Mikrotik juga mempunyai banyak fitur yang cukup menarik untuk diimplementasikan di jaringan anda. Fitur apa saja itu, mari kita ulas :
Limitasi
Dengan menggunakan hotspot server di jaringan anda, anda nanti bisa melakukan limitasi berdasarkan berapa lama user akses jaringan (uptime), kecepatan akses (data rate), banyak data yang sudah digunakan (quota based), bahkan kebijakan policy firewall.
Limitasi ini bisa diterapkan per user atau mungkin per group dari jaringan anda.
Plug n Play Connectivity
Apakah anda pernah mengalami repotnya merubah-rubah IP setiap terkoneksi ke jaringan wireless orang lain? Atau mungkin ada kasus di perangkat User memiliki security yang mengakibatkan user tersebut tidak diijinkan merubah-rubah IP pada perangkatnya? Dengan menggunakan Hotspot Server, anda tidak perlu mengkhawatirkan hal itu lagi. User bisa menggunakan sembarang IP statik di perangkatnya atau DHCP, nanti secara otomatis Hotspot server akan melakukan one to one nat agar client tersebut bisa akses ke jaringan kita.
Bypass
Normalnya, semua koneksi dari berbagai perangkat yang ada dijaringan Hotspot kita akan diblock sebelum melakukan login / autentikasi ke hotspot server. Tetapi tidak semua perangkat bisa melakukan sistem autentikasi tersebut, misalnya : Printer server, IP Cam, VoIP server dan sebagainya. Atau ada user VIP yang memang istimewa tidak perlu melakukan login.
Untuk perangkat-perangkat yang ingin anda bypass , tidak perlu melakukan login untuk akses ke jaringan, anda bisa menggunakan fitur yang namanya IP Binding.
Atau bisa juga anda mempunyai kebijakan, untuk mengakses resource di jaringan lokal anda sendiri (halaman web perusahaan / web server, mail server, file server dan sebagainya) tidak perlu melakukan login. Tetapi pada saat user ingin akses ke internet (misalnya browsing ke yahoo, facebook dan sebagainya) baru anda minta user tersebut untuk melakukan login. Fitur yang bisa anda gunakan untuk hal tersebut dinamakan Walled Garden
Advertisement
Dengan menggunakan fitur advertisement pada Hotspot server, anda bisa menampilkan popup halaman sebuah web ke user anda dan popup-popup yang akan muncul bisa anda atur intervalnya.
Trial User
Mungkin bagi anda yang berkecimpung di dunia jasa layanan internet, ingin memberikan masa trial / uji coba ke calon pelanggan anda, dengan tujuan meyakinkan kualitas jaringan anda. Nah, di Hotspot server ini terdapat fungsi trial yang memungkinkan user tidak perlu melakukan login sampai batas waktu yang ditentukan. Setelah itu baru user diwajibkan untuk melakukan login.
Biasanya dilapangan fungsi trial ini dikombinasikan dengan fungsi advertisement sebelumnya untuk membuat ajang promosi didalam layanan jasa internet
Voucher
Sudah pernah membeli voucher pulsa GSM? atau mungkin layanan internet di hotel-hotel yang mengharuskan kita meminta voucher di petugas?
di Hotspot Mikrotik, anda juga bisa membuat sistem voucher prabayar untuk calon pelanggan jasa internet anda. Anda tentukan harga dan jenis / detil limitasinya, nanti setiap ada calon pelanggan yang datang anda tinggal generate voucher yang akan berisi custom username dan password.
oke saya kira cukup untuk penjelasannya , sekarang kita masuk ke materi konfigurasi hotspot untuk authentikasi user supaya bisa mendapatkan layanan hotspot mikrotik ^^
I. TOPOLOGI
pertama-tama buat dulu topologi seperti ini
II. TUJUAN KONFIGURASI
tujuan konfigurasi hotspot adalah untuk memberikan layanan hotspot kepada user (seperti yang sudah dijelaskan di atas. kalo kurang jelas, liat aja keatas lagi wkwk)
III. ALAT DAN BAHAN
1. Koneksi internet melalui Cloud
2. Mikrotik RouterOS
3. Windows XP (client dan tempat menkonfigurasi)
4. GNS3
5. Kopi, udah malem mbah biar gak ngantuk wkwk
IV. LANGKAH-LANGKAH KONFIGURASI
1. Isikan ip address pada windows XP (asal aja ip'nya) ,ini berguna untuk mendeteksi keberadaan si mikrotik yg mau kita konfig (bukan keberadaan mahluk astral yaa hehehe)
2. Setelah di isi ip , maka masuk(connect) ke router (R1) yang ingin dikonfigurasi
3. Tambahkan ip address
address 192.168.11.2/24
network 192.168.11.0
interface = ether1 (ke internet)
4. Tambahkan IP address
address 192.168.100.1/24
network 192.168.100.0
interface = ether2 (ke client)

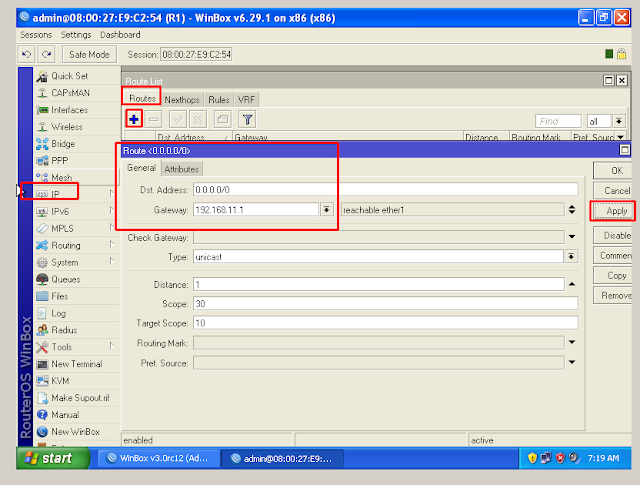

5. Tambahkan IP Routes ke internet (route default/static default route)
IP > Routes > + > Dst address= 0.0.0.0/0 > Gateway= 192.168.11.1
6. Jangan lupa tambahkan ip firewall nat'nya
IP > Firewall > NAT > + > chain= srcnat > src address= 192.168.100.0/24
Action = masquerade
7. Nah ,sekarang kita akan mengkonfigurasi hotspotnya ,dengan cara
IP > Hotspot > Hotspot Setup > Hotspot Interface = ether2 > next
8. Local address = 192.168.100.1/24 , jangan lupa masquerade di centang!
9. Beri pool ip address, isikan saja : 192.168.100.2-192.168.100.254 > next
10. pilih none > next

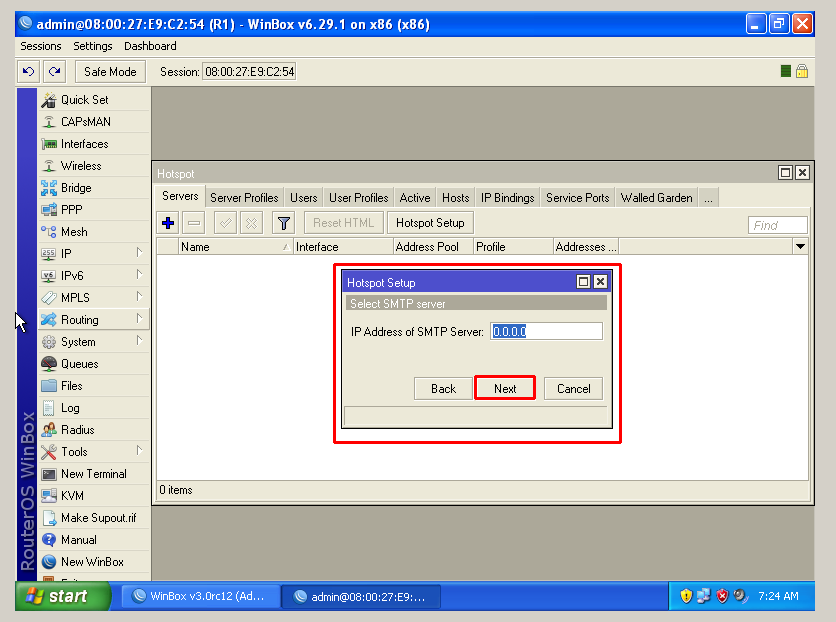

11. biarkan default saja , 0.0.0.0 > next
12. Berikan DNS server, isikan seperti ini
13. next aja
14. NAH, disini kita akan tambahkan user untuk authentikasi ke hotspot servernya ,isikan saja username&password sesuai selera anda(wkwk)
15. Oke ,Komplit :3
V. TESTING KONFIGURASI
16. Sekarang coba windows XP'nya jangan kita beri IP address, agar dia meminta service dhcp ke hotspot server
17. Dan windows XP berhasil mendapatkan IP address DHCP (horee)
18. Coba ping ke internet, oh ternyata belum bisa :3 tenang
19. Sekarang coba masuk ke browser dan ketik di url : 192.168.100.1 , maka akan tampil halaman login seperti ini.. setelah itu masukkan user&password yang sudah anda buat tadi ^_^
20. Oh yea, welcome adjie :v iya welcome juga
21. nah sekarang coba ping lagi ke 8.8.8.8 dari CMD, dan hasilnyaa *jengjeng , bisa ngeping .. artinya user sudah bisa internetan ^_^

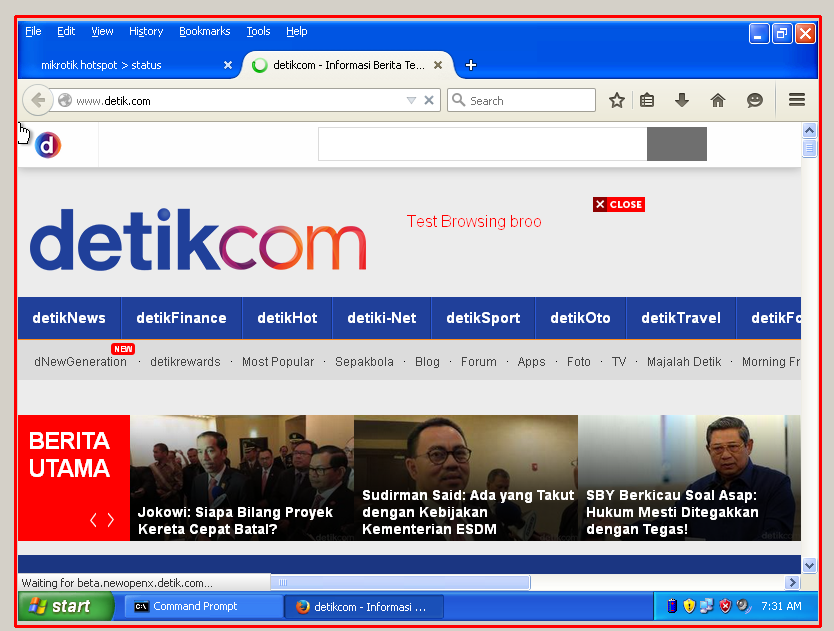

22. Coba tes internetan ke detik.com , dan ternyata berhasil
Maka konfgurasi hotspot pun telah berhasil :)
VI. KESIMPULAN
Untuk membangun sistem authentikasi pada Hotspot, sebenarnya Hotspot merupakan gabungan dari fungsi Proxy, Firewall, DNS, DHCP dan lain-lain. Tetapi anda untuk membuat sebuah hotspot server tidak perlu khawatir akan kekomplekan fungsi tersebut karena di Mikrotik anda diberikan "Bantuan" dalam bentuk Setup Wizard untuk membuatnya.
Selain authentikasi, Hotspot pada Mikrotik juga mempunyai banyak fitur yang cukup menarik untuk diimplementasikan di jaringan anda.
Demikian jobsheet dan tutorial dari saya .. semoga bermanfaat :)
Wassalamualaikum Wr.Wb
