Jobsheet 6 Konfigurasi EoIP pada 2 kantor cabang dan 1 kantor pusat

Nama : Muhammad Adjie	Konfigurasi EoIP pada 2 kantor cabang dan 1 kantor pusat	Tanggal : 03/09/2015
Kelas : XII TKJ 4		SK/KD :
No. Jobsheet : 006		Guru : Bang Maman

assalamualaikum
ini adalah artikel lanjutan kemarin : http://adjie404-albahri.blogspot.com/2015/09/jobsheet-5-konfigurasi-eoip-pada.html
kalau kemarin 1 cabang 1 pusat, maka kalau sekarang saya akan menjelaskan tutorial konfigurasi EoIP dengan 2 kantor cabang dan 1 kantor pusat ( nambah 1 router :v )

I. TOPOLOGI

II. TUJUAN KONFIGURASI

Memungkinkan 3 router mikrotik di kota yang berbeda dapat saling terhubung / berhubungan satu sama lain ( satu subnet ) melalui ip public dari isp yang sama

III. ALAT DAN BAHAN

1.GNS3
2.Virtualbox
3.Mikrotik RouterOS
4.Winbox
5.Windows XP

IV. LANGKAH-LANGKAH KONFIGURASI

sebenarnya konfigurasi EoIP kali ini hampir sama dengan konfigurasi EoIP kemarin , namun bedanya hanya ada pada id tunnel dan juga penambahan router. oke langsung aja yaa :)

1. Buat Topologi Sbb :

2. Connect ke R1 melalui winbox

3. Beri IP address sesuai topologi yang akan dikonfigurasi :

IP > Address > + > Address: 10.10.10.1/30
Network: 10.10.10.0
Interface : ether1

IP > Address > + > Address: 20.20.20.1/30
Network: 20.20.20.0
Interface: ether2

IP > Addres > + > Address: 30.30.30.1/30
Network: 30.30.30.0
Interface:ether3

4. Masuk ke R2 melalui Winbox juga

5. Tambahkan IP address Seperti ini pada tiap" interfaces yang terhubung di R2

6. Tambahkan IP Routes, caranya :

IP > Routes > + > Dst. Address: 0.0.0.0/0
Gateway: 10.10.10.1

lalu apply > ok

7. Lalu tambahkan IP FIREWALL NAT :) , dengan cara:

IP > Firewall > NAT > + > General > chain=srcnat > out interface=ether1 > action=masquerade

8. Lalu tambahkan interfaces EoIP CABANG1, dengan cara :

Interfaces > + > EoIp Tunnel > Name=CABANG1 > Remote address= 20.20.20.2
Tunnel ID= 0

apply > ok.

9. Lalu buat Interfaces Bridge , Caranya :
BRIDGE > + > Name=bridge1 > apply > ok

10.Lalu tambahkan Port untuk bridge'nya :

BRIDGE > Port > + > Ether2 > Bridge=Bridge1 > apply > ok
dan juga
BRIDGE > Port > + > CABANG1 > Bridge=Bridge1 > apply > ok

11. Lalu Connect ke R3

Nb: lakukanlah konfigurasi R3&R4 seperti di R2 ,caranya "hampir sama" kok ;)

12. Tambahkanlah IP address

13. Tambahkan IP routes

14. Tambahkan ip firewall nat

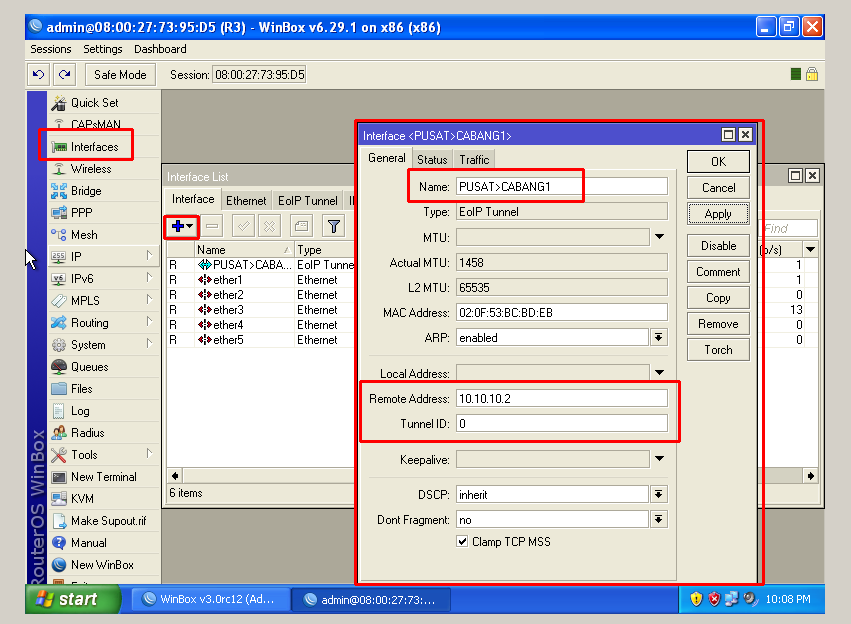

15. Tambahkan Interfaces EoIP tunnel di R3

       Name= PUSAT>CABANG1
       Remote Address= 10.10.10.2
       Tunnel ID= 0

16. Tambahkan lagi Interfaces EoIP Tunnel ,
kali ini     NAME= PUSAT>CABANG2
                Remote Address= 30.30.30.2
                Tunnel ID= 1 ( jangan sampai salah mengisikan tunnel ID ,fatal :v )

17.Tambahkan Bridge Seperti Biasa

18. Masukkan Interface yang akan di bridge
interfaces yang di bridge adalah interfaces = ether2 , PUSAT>CABANG1 , PUSAT>CABANG2

19. Terakhir Connect to R4 sob

20. Beri IP address yaa

21. Beri IP routes yaa

22. Beri IP Firewall nat yaa ( yak ji yak. -_- ).

23. Tambahkan Interfaces EoIP tunnel ( nah disini yang beda ^_^ )

tambahin interfaces NAME=CABANG2
Remote Address= 20.20.20.2
Tunnel ID= 1

24. kalo udah nambah interfaces ,ya tinggal di bridge lagi interfacenya :v wkwk
buaut dulu bridge'nya ^_^

25. Abis itu masukin satu persatu interfaces Ether2 & CABANG2 :)

V. TESTING KONFIGURASI

setelah semuanya ( router ) selesai di konfigg,, maka saatnya di testing ( degdeg,degdeg)

1. Beri IP address pada semua PC ^_^

2. Lalu Test PING di PC1 ke Semua PC
yes berhasil :v

3. Test PING di PC2 ke semua PC

4. Test PING di PC3 ke semua PC :)

Jika semua PC telah berhasil "berkomunikasi" satu sama lain , maka konfigurasi EoIP ini telah berhasil :)

VI. KESIMPULAN

Fungsi dari EoIP adalah secara transparans melakukan bridge ke network remote. Maksimum jumlah tunnel yang dapat dibuat EoIP tunnel adalah 65535 (wow banyak ya :D )
Dan EoIP tunnel ini adalah proprietary alias hanya dimiliki mikrotik saja :D
sekian
wassalamualaikum wr.wb
