Nama : Muhammad Adjie |
Konfigurasi
Mikrotik sebagai gateway internet
|
Tanggal : 01/08/2015 |
Kelas : XII TKJ 4 | SK/KD : | |
No. JobSheet : 001 | Guru : Bang Maman |
I. TOPOLOGI YANG AKAN DI KONFIGURASI
II. TUJUAN
KONFIGURASI
Siswa
diharapkan bisa membuat internet gateway dengan menggunakan mikrotik.
III.
ALAT DAN BAHAN
1.
Laptop yang sudah terinstall VirtualBox
2.
ISO Mikrotik
3.
ISO Windows XP
IV. LANGKAH-LANGKAH
KONFIGURASI
1.
Install OS Mikrotik dan OS windows Xp di Virtualbox
2.
jika sudah menginstall mikrotik di virtualbox,maka login dengan
username : admin password : (dikosongkan)

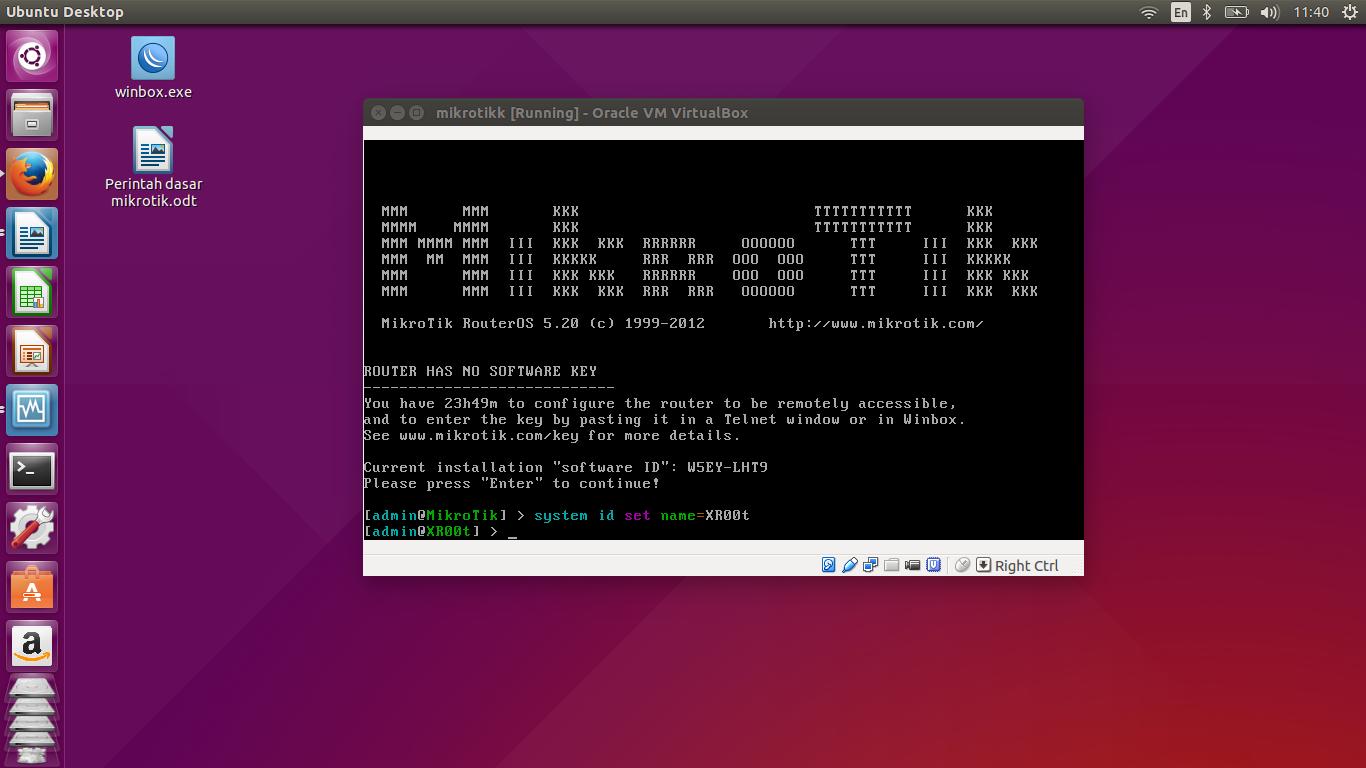

3. Untuk mengganti nama sistem id , Masukkan command
>system id set name=(nama anda)

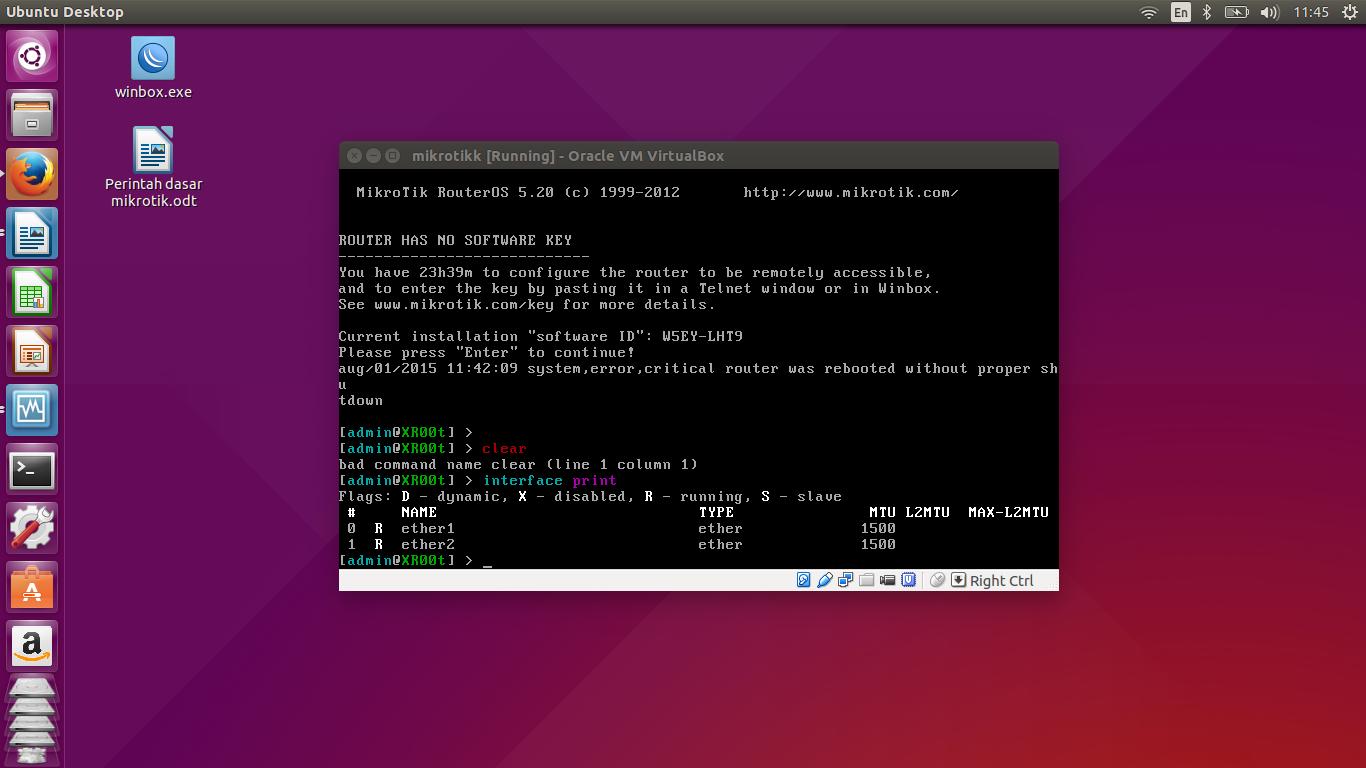

4. Untuk menampilkan interface yang terhubung dengan mikrotik , ketikkan
>interface printmaka akan muncul interfaces yang terhubung dengan mikrotik.
>interface set ether1 name=WAN
>interface set ether2 name=LAN
lalu untuk melihat konfigurasinya dengan perintah : >interface print
6. ubahlah ip address'nya. untuk mengubahnya anda bisa menambahkan ip address untuk interface dgn perintah:
>ip address add address=192.168.1.22/24 interface=WAN
>ip address add address=192.168.100.1/24 interface=LAN
untuk melihat konfigurasi,ketikkan: > ip address print
7. untuk mengubah route gateway,kita bisa menambahkannya dengan perintah:
>ip route add gateway=192.168.1.1
untuk melihat konfigurasi ,ketikkan >ip route print
8. disini konfigurasi dns kita masih kosong,belum dikonfigurasi,untuk mengisi dns'nya ,ketikkan perintah sebagai berikut
>ip dns set primary-dns=8.8.8.8
>ip dns set secondary-dns=8.8.4.4
>ip dns set allow-remote-request=yes
untuk melihat konfigurasi,ketik >ip dns print

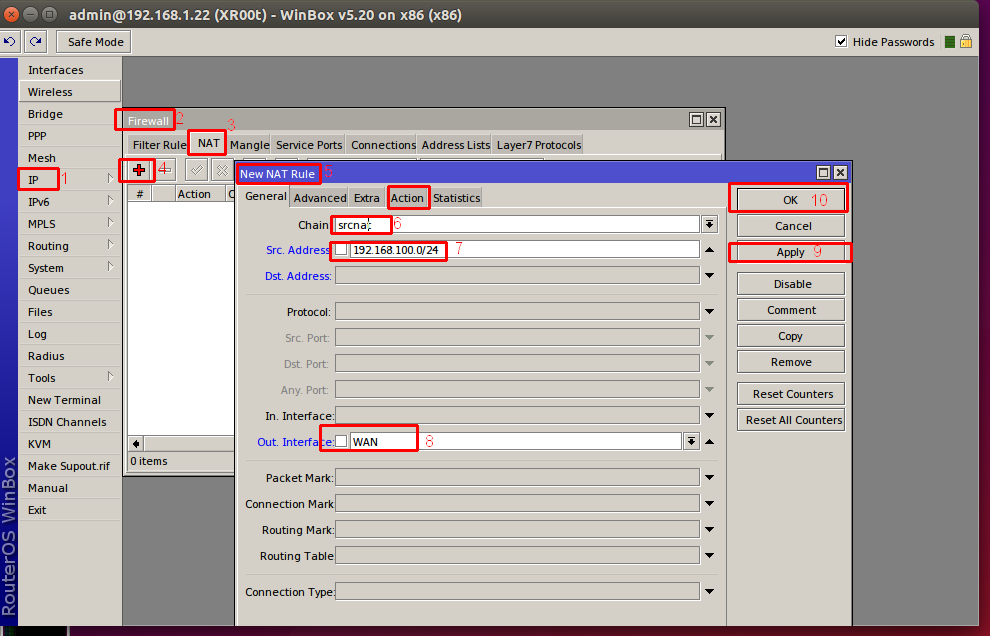

9. langkah selanjutnya yaitu mengkonfigurasikan ip firewall nat. sebenarnya kita bisa melakukan konfigurasinya di terminal ataupun di winbox . jika di winbox ,maka tampilannya akan seperti ini :
nah,jika kita konfigurasi di terminal ,maka ketikkan perintah sebagai berikut :
>ip firewall add chain=srcnat out-interface=WAN src address=192.168.100.0/24 action=masquerade
10. lalu reboot system mikrotik, dengan perintah
>system reboot
Setelah mikrotik selesai di konfigurasi ,maka selanjutnya yaitu konfigurasikan windows xp'nya ,disini saya akan memberikan ip address static pada windows xp'nya.

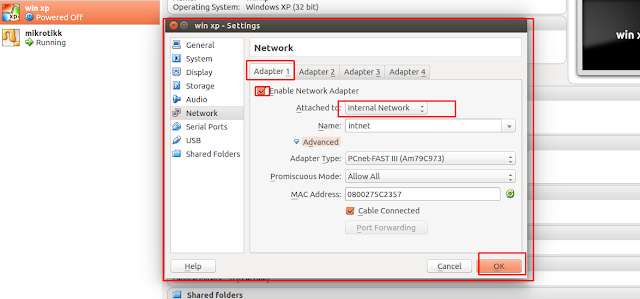

1. Setting adapter/network adapter win XP menjadi jaringan internal/internal network
2.konfigurasikan ip'nya seperti dibawah ini :
V. TESTING
KONFIGURASI
sekarang kita sudah bisa mengetes konfigurasinya dengan cara nge-ping dari windows XP ke gateway mikrotik'nya
setelah itu tes dengan cara browsing ke internet
jika sudah success,maka konfigurasinya telah berhasil :)
sekarang kita sudah bisa mengetes konfigurasinya dengan cara nge-ping dari windows XP ke gateway mikrotik'nya
setelah itu tes dengan cara browsing ke internet
jika sudah success,maka konfigurasinya telah berhasil :)
VI. KESIMPULAN
Memang dibutuhkan ketekunan dan kesabaran dalam belajar jaringan sederhana ini. jangan pernah menganggap enteng sesuatu hal yang mudah. jika tidak dikerjakan maka yang mudah itu akan menjadi kesulitan bagi anda nantinya :)
wassalamualaikum wr.wb
Memang dibutuhkan ketekunan dan kesabaran dalam belajar jaringan sederhana ini. jangan pernah menganggap enteng sesuatu hal yang mudah. jika tidak dikerjakan maka yang mudah itu akan menjadi kesulitan bagi anda nantinya :)
wassalamualaikum wr.wb
